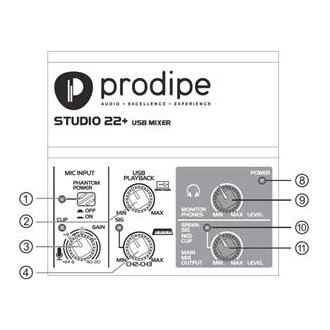

La Studio 22+ propose plusieurs types d'entrées et de sorties :

Une entrée mono pour micro/instrument :

• Une connectique combo XLR symétrique (13) et Jack asymétrique (14).
• Alimentation fantôme avec commutateur et voyant d'activité (1).
• Bouton rotatif de volume de la piste (3).

Une entrée stéréo line/instrument :

• Une connectique double Jack 6.35mm (symétrique/asymétrique) (12).
• Un bouton rotatif de volume avec voyant de présence de signal (SIG) (4).

Une entrée audio USB stéréo (7) :

• Une voie "BUS" stéréo numérique (envoyé par l'ordinateur Mac ou PC).
• Bouton rotatif de volume de la piste (2).

Une sortie stéréo "MAIN MIX" :

• Une connectique double Jack (symétrique/asymétrique) (5).
• Un niveau de sortie "MAIN MIX"
• Commutateur d'impédance "Hi-Z" line/instrument (15).

Une sortie stéréo pour casque :

• Une connectique JACK stéréo "PHONES" (6).
• Un niveau de sortie "PHONES"

Une sortie audio USB stéréo (7) :

• Une voie "BUS" stéréo numérique (envoyé vers l'ordinateur Mac ou PC).

Caractéristiques générales :

• Voyant LED de fonctionnement (verte)
• Compatible MacOS (CoreAudio)
• Compatible Windows (Prodipe ASIO 2.0)
• Alimentation via USB (câble USB Type A/B fourni)
• Alimentation autonome possible : DC 5Volts/500mA (via USB : chargeur USB, chargeur de smartphone ... non fourni)
• Connectique XLR conforme à la norme IEC60268 : (broche 1: masse, broche 2: chaud et broche 3: froid).
• Consommation électrique : 2,5 Watts (max)
• Dimensions : (LxHxP) 109mm x 52mm x104 mm
• Poids net : 0.5 kg
